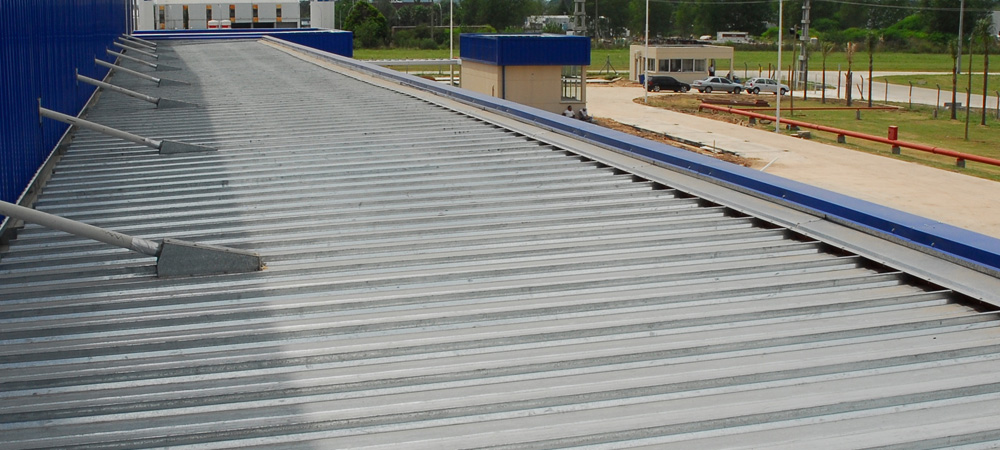

Para el recubrimiento de las cubiertas, uno se los sistemas utilizados por CINTER es el de chapa engrafada tipo Cinter 610 (standing seam assembly).

Esta tipología de cubierta garantiza la estanqueidad, ya que no posee perforaciones ni solapes de chapas como ocurre cuando se usan chapas sinusoidales o trapeciales.

Las chapas se conforman en la misma obra con una máquina especial y se montan de una sola vez. Su longitud va desde la cumbrera hasta la canaleta en una única pieza sin uniones intermedias, hasta una longitud máxima de 65,00m y con una pendiente mínima del 2%. Para faldones de mayor longitud se realiza un salto de aproximadamente 100mm de altura para solapar un faldón con el otro. Esto garantiza que no hay solapes de chapas que impliquen ingreso de agua.

Una vez montada la chapa, con una máquina diseñada especialmente para tal fin, la chapa se engrafa a 180º de tal forma que el techo queda completamente estanco.

El sistema de fijación por clips ocultos, está diseñado de tal modo que permite la libre dilatación de la chapa cualquiera sea el largo del faldón.

Este tipo de cubierta es el más utilizado en Estados Unidos para cubrir grandes superficies.
CINTER es especialista en la realización de cubiertas engrafadas y posee las máquinas requeridas para su ejecución.

CINTER es líder también en la fabricación de paneles de poliuretano inyectado, orientados a obras frigoríficas y a la construcción en general.

NUCLEO AISLANTE: Constituido por espuma rígida de poliuretano, resultante de la polimerización de isocianato y poliol, en presencia de un agente espumante, en moldes hidráulicos termostatizados.

Densidad media: 40 Kg /m3
Coeficiente de conductividad térmica =0.019 kal/hm ºC (0.022 WmºK)
Anhigrosposidad: tratándose de un material alveolar de celdas cerradas es altamente resistente a la absorción de agua.
Bajo requerimientos especiales, también se emplean otros componentes aislantes.
Los paneles de cielorrasos y techos CINTER TL son elementos constructivos que permiten en una sola operación instalar una pared, un cielorraso o un techo totalmente terminado mediante un montaje en seco.

Son producidos en moldes hidráulicos para inyección, bajo un severo control de calidad que garantiza la constancia de las siguientes características:
- Elevada aislación térmica.
- Óptima resistencia mecánica.
- Simplicidad de montaje.

PANELES CINTER TL - Cielorrasos y techos:



Están constituidos por una cara de chapa metálica conformada tipo T-101, T-98 o chapa steel deck y otra sin cubrimiento, entre las que se inyecta un núcleo de espuma rígida de poliuretano, cumpliendo éste funciones mecánicas y termoacústicas.

CARA INTERNA DEL PANEL:
- Chapa de acero laminada en frío galvanizada o Cicalum
- Chapa de acero laminada galvanizada en frío y prepintada

RECUBRIMIENTO SUPERIOR:
Posteriormente a la colocación del panel CINTER TL, sobre la superficie superior expuesta se coloca la cubierta estanca final que puede ser chapa CINTER 610 engrafada (standing seam assembly) permitiendo la libre dilatación térmica de la superficie metálica, o membrana de cierre hidráulico (asfáltica, EPDM, etc). De esta manera se obtiene una cubierta estanca aislada y de muy buena resolución estética. Los faldones pueden alcanzar los 70 metros permitiendo pendientes mínimas (2-3%).

CARACTERÍSTICAS:
1- Longitud: de acuerdo al proyecto (hasta 12.000 mm)
2- Ancho útil: 980

ACCESORIOS:
Este tipo de cubierta permite la incorporación de claraboyas de cañón corrido de policarbonaro y de pases de conductos. Para estos casos CINTER tiene resueltas soluciones standar que garantizan la seguridad hidráulica de la cubierta.

CARACTERÍSTICAS DEL PANEL:
ESPESORES: 30 mm. (espesor medio 43 mm.), 35 mm (espesor medio 48 mm.), y 50 mm. (espesor medio 63 mm.)
LONGITUD: de acuerdo al proyecto (hasta 12.000 mm.)
ANCHO ÚTIL: De acuerdo a las características de la chapa: 980mm o 1.010 mm o ancho útil steel deck

Perfil
Detalle Panel B

Panel CINTER TL con chapa CINTER 610

Panel CINTER TL con membrana asfáltica

PANELES CINTER A - Paredes y Cielorrasos:



Están constituidos por 2 caras de chapa metálica conformada en frío entre las que se inyecta un núcleo de espuma rígida de poliuretano, que cumple funciones mecánicas y termoacústicas.

CARAS DEL PANEL:
- Chapa de acero laminada en frío galvanizada
- Chapa de acero galvanizada en frío y prepintada
- Chapa de acero laminada en frío prepintada con cubrimiento de PVC
- Chapa de acero inoxidable
- Placas de PRFV
- Recubrimientos especiales

JUNTAS:
Totalmente estancas a las filtraciones de agua y aire. La presencia del sellador garantiza la continuidad de la barrera de vapor ofrecida por la chapa de acero, en condiciones de calefacción y refrigeración. En los depósitos frigoríficos (de baja temperatura), la inyección de junta en obra garantiza la continuidad del elemento aislante: La fijación queda oculta en la junta del panel evitando puentes térmicos.

CARACTERÍSTICAS DEL PANEL:
ESPESORES: 35, 50, 63, 75, 100, 150 y 200 mm.
LONGITUD: de acuerdo al proyecto (hasta 12.000 mm.)
ANCHO ÚTIL: Ancho útil 1160mm. para obras en la Argentina o cuando se efectúe transporte sobre camión. Ancho útil 960mm. para exportación en contenedores Opentop.
